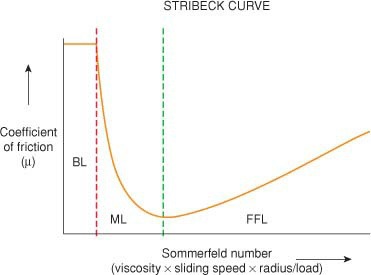

O gráfico mostra a curva de Stribeck, com os regimes de lubrificação limítrofe (BL), mista (ML) e por película fluida completa (FFL). Segundo Callaghan, é correto afirmar que:
- o número de Sommerfeld aumenta com a carga e diminui com a viscosidade, a velocidade e o raio da articulação.
- na lubrificação limítrofe, a carga é sustentada pela película fluida, e o atrito é o menor da curva.
- aumentar o raio da articulação sempre reduz o desgaste, pois a distância de deslizamento não participa da equação.
- a lubrificação mista é provavelmente a condição mais frequente in vivo, pois mesmo articulações boas têm desgaste mensurável.
Ver gabarito e conceito-chave
Conceito-chave
Lendo a curva de Stribeck
O eixo horizontal é o número de Sommerfeld, que cresce com viscosidade, velocidade de deslizamento e raio e diminui com a carga. O eixo vertical é o coeficiente de atrito.
| Regime | O que sustenta a carga | Atrito |
|---|---|---|
| Limítrofe (BL) | as asperidades em contato direto | alto, com abrasão e adesão |
| Misto (ML) | parte pela película, parte pelas asperidades | intermediário |
| Película fluida completa (FFL) | o lubrificante | mínimo na região ótima |
Com movimento suficiente, raio adequado e folga apropriada, forma-se a película completa. Quando a velocidade não basta para separar as superfícies, o regime é misto. O capítulo considera a lubrificação mista provavelmente a condição mais frequente in vivo, porque mesmo articulações bem funcionantes apresentam desgaste mensurável: se houvesse película completa o tempo todo, praticamente não haveria desgaste.
O raio não resolve tudo
A equação de desgaste é ==volume = k × L × x ÷ 3p (k, probabilidade de formar partícula; L, carga; x, distância de deslizamento; p, dureza do material mais macio). Cabeça maior melhora a lubrificação e reduz k, mas aumenta a distância de deslizamento x==. O resultado depende do sistema completo.
