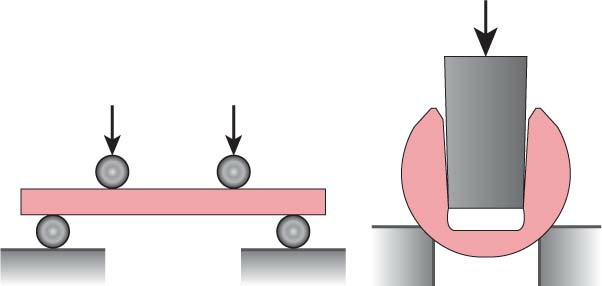

A figura mostra dois ensaios usados para componentes cerâmicos de artroplastia: à esquerda, a flexão em quatro pontos; à direita, a ruptura de uma cabeça femoral. Segundo Callaghan, é correto afirmar que:
- A flexão em quatro pontos avalia o material, e a ruptura da cabeça tem referência mínima de 46 kN.
- A ruptura da cabeça avalia só o material bruto, e sua referência mínima é de cerca de 10 kN de carga.
- A flexão em quatro pontos testa o componente acabado, montado sobre um cone de titânio.
- O ensaio de ruptura exige valor mínimo igual à maior carga estimada no organismo.
Ver gabarito e conceito-chave
Conceito-chave
Testar o material e testar o componente
O desempenho de uma peça cerâmica depende do material, do desenho, da fabricação e de fatores do paciente e da cirurgia. Por isso existem dois grupos de ensaio.
O ensaio de flexão em quatro pontos, da ISO 6474-2, mede a resistência intrínseca do material. O ensaio de ruptura da cabeça femoral, pela ISO 7206, testa o componente acabado montado num cone e simula as cargas que ela pode receber no organismo. Sua referência mínima é de 46 quilonewtons, muito acima da maior carga estimada in vivo, de cerca de 10 kN.
O compósito na prática
Com geometria idêntica, o compósito supera a alumina nos dois ensaios: 1.400 contra 620 MPa em flexão, e 85 contra 54 kN na ruptura de uma cabeça de 28 mm em cone 12/14 longo.
Por que cada alternativa está certa ou errada? O comentário completo, alternativa por alternativa, está no site, junto com revisão espaçada e desempenho por tema.
Ver o comentário completo
